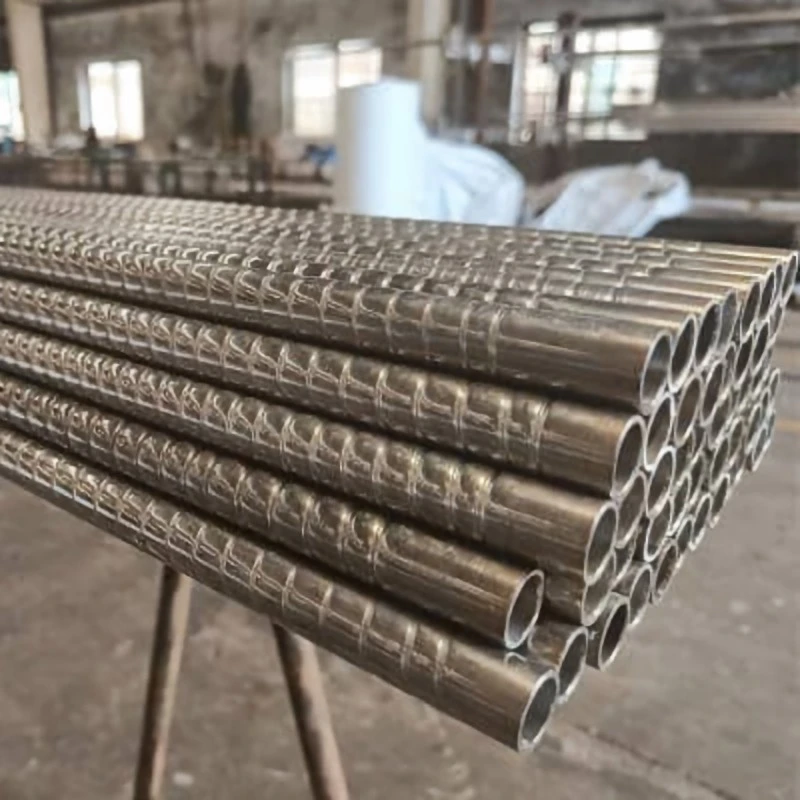

Izmenjevalec toplote iz valovite cevi
Predstavitev izdelka
Izmenjevalec toplote iz valovite cevi
China Super Tech dobavlja rešitve za cevi iz nerjavečega jekla za industrijsko opremo za prenos toplote. Valovite cevi izmenjevalnika toplote imajo profil v obliki valov, ki lahko vpliva na pretok tekočine in prenos toplote.
Podpiramo projektno zasnovane razprave o specifikacijah in zahteve za prilagajanje. Delite svojo risbo, mere in pogoje delovanja, da bomo lahko pregledali vaše zahteve in razpravljali o ustreznih možnostih.
Zahtevajte ponudboKaj je valovita cev toplotnega izmenjevalnika?

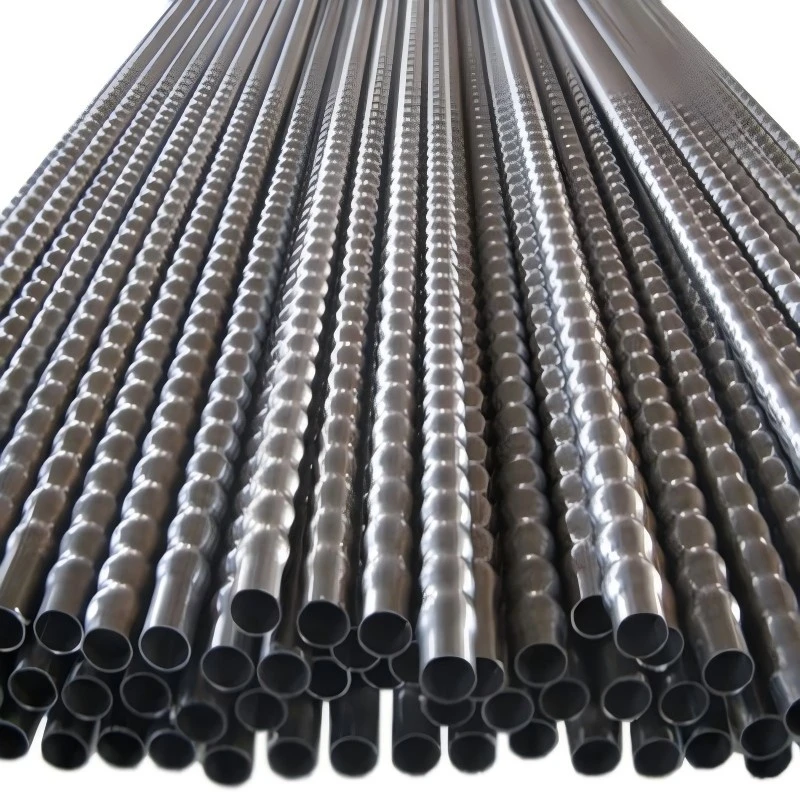

Valovita cev toplotnega izmenjevalnika ima po svoji dolžini profil v obliki ponavljajočih se valov. Za razliko od običajne gladke cevi ima izmenično dvignjene in vdolbine.
Ta oblika spremeni geometrijo cevi in lahko moti pretok tekočine, kar lahko vpliva na prenos toplote. Dejanski rezultat je odvisen od zasnove cevi, lastnosti tekočine, pretoka in pogojev delovanja sistema.
Pomembno:Ta izdelek je cevna komponenta, ki se uporablja v opremi za prenos toplote, in ne popoln izmenjevalnik toplote. Dimenzije cevi in geometrija valov se morajo ujemati s predvideno zasnovo opreme.
Ključne značilnosti in premisleki pri izbiri
Pri ocenjevanju valovite cevi bi morali kupci upoštevati več kot le material cevi. Geometrija, delovni pogoji in združljivost opreme vplivajo na končno izbiro.
Pretok tekočine in prenos toplote
Valoviti profil lahko spremeni gibanje tekočine in vpliva na prenos toplote. Njegovo primernost je treba oceniti skupaj z zahtevami glede padca tlaka in pretoka sistema.
Geometrija za namestitev opreme
Premer cevi, korak valovitosti in globina vplivajo na končni profil. Potrditev teh podrobnosti glede na risbo opreme pomaga zmanjšati neskladja v specifikacijah.
Material za delovne pogoje
Pri izbiri materiala je treba upoštevati delovni medij, temperaturo, tlak, način čiščenja in tveganje korozije. Zahtevani razred je treba potrditi pred naročilom.

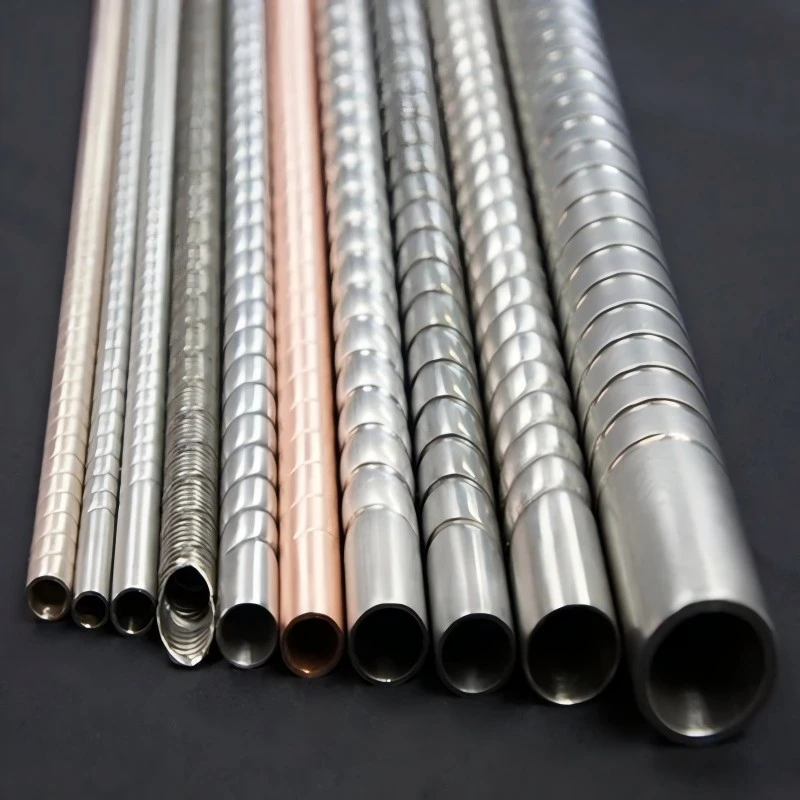

Valovite toplotne izmenjevalne cevi po meri
Različni sistemi za prenos toplote lahko zahtevajo različne dimenzije cevi, profile valov in končne konfiguracije. China Super Tech ponuja storitve prilagajanja cevi iz nerjavečega jekla in lahko razpravlja o projektnih zahtevah, preden je specifikacija dokončana.
Prilagoditev na podlagi specifikacij
Delite svoje zahtevane mere, razred materiala in profil valovitosti. Lahko pregledamo zahtevano specifikacijo in identificiramo podrobnosti, ki jih je treba potrditi.
Risba in pregled zahtev
Obstoječa risba ali specifikacija opreme daje obema stranema jasnejše izhodišče za razpravo o geometriji cevi, dolžini in zahtevah za namestitev.
Izkušnja s cevmi iz nerjavečega jekla
Naše izkušnje v industriji cevi iz nerjavnega jekla podpirajo razprave o zahtevah glede materialov, dimenzijah izdelkov in projektih cevi po meri.
Zahteve za inšpekcijo o katerih smo vnaprej razpravljali
Sporočite nam, katere preglede in materialne dokumente zahteva vaš projekt. Razpoložljivi obseg pregleda in dokumentacijo je treba potrditi za konkretno naročilo.
Končna izvedljivost izdelave, razpoložljivi materiali, tolerance in možnosti pregleda so odvisni od zahtevane zasnove in jih je treba potrditi za vsak projekt.
Toplotni izmenjevalnik iz valovite cevi – tehnične specifikacije
| Specifikacija | Podrobnosti |
|---|---|
| Ime izdelka | Izmenjevalec toplote iz valovite cevi |
| Razred materiala | TP316L / UNS S31603 / SUS316L |
| Vrsta materiala | Avstenitno Cr-Ni-Mo nerjaveče jeklo |
| Zunanji premer korena | 16–50 mm |
| Zunanji premer grebena | 19–62 mm |
| Debelina stene | 0,6–1,2 mm |
| Običajne velikosti cevi | Φ16 × 19 mm; Φ19 × 22/25 mm; Φ20 × 25 mm; Φ22 × 25/28 mm; Φ25 × 30/32 mm; Φ32 × 42 mm; Φ38 × 42/45 mm; Φ40 × 50 mm; Φ48 × 54 mm; Φ50 × 57/62 mm |
| Korak valovitosti | 15/20/25/30/40/45/50 mm |
| Toleranca koraka valovitosti | ±1,0 mm |
| Toleranca globine grebena | ±0,05 mm |
| Približna teža enote | 0,257–1,892 kg/m, odvisno od dimenzij in debeline stene |
| Dolžina cevi | Prilagojeno glede na risbe in projektne zahteve |
| Največja dolžina toplotne obdelave | Do 13 m, odvisno od zmogljivosti opreme |
| Proizvodni proces | Oblikovanje cevi, TIG varjenje in valovitost |
| Metoda valovitosti | CNC / programsko vodeno oblikovanje |
| Toplotna obdelava | Bright Solution Treatment |
| Površinska obdelava | Svetla površina |
| Inšpekcija | Za potrditev v skladu z zahtevami naročila |
| Veljavni standardi | Treba potrditi v skladu z zasnovo izdelka in zahtevami naročila |
| Aplikacije | Toplotni izmenjevalniki, kondenzatorji, uparjalniki, industrijska oprema za ogrevanje in hlajenje |
| Prilagajanje | Na voljo za pregled na podlagi risb in tehničnih zahtev |
Kako izbrati pravi razred nerjavečega jekla
Pravi material pomaga, da cev izpolnjuje zahteve glede korozije in delovanja opreme. Odločitev mora temeljiti na dejanskih delovnih pogojih, ne le na imenu materiala.
- Delovni medij:Določite tekočino ali plin, ki pride v stik s cevjo.
- Temperatura in tlak:Potrdite običajne pogoje delovanja in konstrukcijske zahteve.
- Faktorji korozije:Upoštevajte kloride, čistilne kemikalije in druge snovi v sistemu.
- Veljavni standardi:Potrdite zahtevani razred materiala in specifikacijo izdelka.
Po potrebi se lahko upoštevajo stopnje, kot sta 304/304L ali 316/316L. Vendar pa je najboljša izbira odvisna od medija, koncentracije, temperature in pogojev uporabe. Zahtevano stopnjo in razpoložljivost potrdite z našo ekipo.
Tipične aplikacije
Glede na zasnovo, material in pogoje delovanja se lahko valovite cevi za izmenjevalnik toplote upoštevajo za naslednjo opremo in industrije:
- Industrijski izmenjevalniki toplote
- Kondenzatorji in uparjalniki
- Industrijska oprema za ogrevanje in hlajenje
- Oprema za kemične in petrokemične procese
- Industrijski hladilni sistemi
- Industrijska oprema za termokontrolo
Primernost uporabe je treba preveriti glede na zasnovo opreme, delovni medij, tlak, temperaturo in ustrezne industrijske zahteve.
Kaj vključiti v RFQ
Zagotavljanje jasnih tehničnih podrobnosti nam pomaga razumeti vaš projekt in določiti, kaj je treba potrditi pred ponudbo.
Podrobnosti izdelka
- Razred materiala in standard
- Premer cevi in debelina stene
- Korak in globina valovitosti, če je navedeno
- Dolžina in količina cevi
Projektne zahteve
- Vrsta opreme in uporaba
- Delovni medij in temperatura
- Projektne zahteve glede tlaka in pretoka
- Risbe, pregledi in zahtevani dokumenti
Če nekatere podrobnosti še niso dokončane, najprej pošljite svojo trenutno risbo ali projektne zahteve. Pregledamo lahko razpoložljive informacije in identificiramo elemente, ki še potrebujejo potrditev.
Oddajte svoje projektne zahtevepogosta vprašanja
Ali je valovita cev toplotnega izmenjevalnika enaka kot valovita kovinska cev?
Ni nujno. Valovite kovinske cevi so običajno zasnovane za fleksibilne povezave, medtem ko so valovite cevi za izmenjevalnik toplote izbrane za uporabo v opremi za prenos toplote. Njihove strukture in konstrukcijske zahteve se lahko razlikujejo.
Ali valovita cev vedno bolje prenaša toploto kot gladka cev?
Ne. Valovitost lahko vpliva na gibanje tekočine in prenos toplote, vendar je rezultat odvisen od geometrije cevi in pogojev delovanja. Upoštevati je treba tudi zahteve po padcu tlaka in črpanju.
Ali je mogoče prilagoditi valovite cevi izmenjevalnika toplote?
Zahteve po meri se lahko razpravljajo na podlagi zahtevanega materiala, dimenzij, valovitega profila in risbe. Izvedljivost proizvodnje in razpoložljive možnosti je treba potrditi za konkreten projekt.
Kateri podatki so potrebni za zahtevo po ponudbi?
Razred materiala, dimenzije cevi, zahteve glede valovitosti, količina, uporaba in pogoji delovanja so uporabna izhodišča. Če je na voljo, je v pomoč risba ali specifikacijski list.
Pogovorite se o svojih zahtevah za valovito cev toplotnega izmenjevalnika
Ujemanje cevi z vašo opremo se začne s pravimi specifikacijami. Delite svojo risbo, zahteve glede materialov in delovne pogoje s podjetjem China Super Tech, da se pogovorimo o možnostih prilagajanja in naslednjih korakih za vaše povpraševanje.
